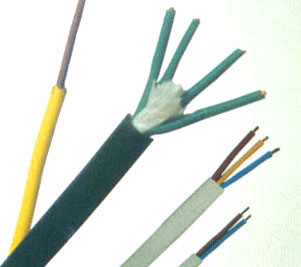

交聯聚乙烯絕緣電力電纜

◆用途：交聯聚氯乙烯絕緣電力電纜適用于額定電壓U0/U為26/35KV及以下供輸配電系統中。
◆執行標準：GB12706-91等效采用IEC502、IEC332-3標準
◆用途：交聯聚乙烯絕緣電力電纜適用于額定電壓U0/U為26/35KV及以下供輸配電系統中。
◆使用特性：工作溫度：電纜線芯允許長期不超過90℃
線芯短路溫度不得超過250℃，持續時間不超過5秒。
◆彎曲半徑：
單芯電纜允許彎曲半徑：20（d+D）±5%
多芯電纜允許彎曲半徑：15（d+D）±5%
◆敷設溫度：低0℃時敷設，必須預先加溫。
◆敷設落差：敷設不受水平落差限制。
◆電纜型號、名稱及用途

型號	名稱	適用范圍
YJV YJLV ZR-YJV ZR-YJLV	阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜	適用于室內外敷設，可經受一定的機械外力作用的場合，單芯電纜不能允許敷設在磁性管道中。
YJV22 YJLV22 ZR-YJV22 ZR-YJLV	阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套鋼帶鎧裝電力電纜	適用于埋地敷設，能承受機械外力作用，但不能承受大的拉力。
YJV32 YJLV32 ZR-YJV32 ZR-YJB32	阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套細鋼絲鎧裝電力電纜	適用于水中或落差地區，能承受機械外力作用和相當拉力。

亦可提供聚乙烯護套YJY、YJLY系列產品
◆電纜規格：

芯數	銅導體		鋁導體
芯數	YJV，ZR-YJV	YJV22，ZR-YJV22	YJLV，ZR-YJLV	YJLV22，ZR-YJLV22
1	1.5-500	10-500	10-500	10-500
2	1.5-300	4-240	10-300	10-240
3	1.5-300	2.5-240	10-300	10-240
4	1.5-300	2.5-240	10-300	10-240
5	1.5-300	2.5-240	10-300	10-240
3+1	4-300	4-240	16-300	16-240
3+2	4-300	4-240	16-300	16-240
4+1	4-300	4-240	16-300	16-240

表中示列入的產品標準、規格和截面，亦可按用戶要求訂貨

◆生產范圍：

型號	芯數	額定電壓kV
		3.6/6	6/6，6/10	8.7/10，8.7/15	12/20	21/35	26/35
		導電線芯標稱截面mm2
YJV YJLV ZR-YJV ZR- YJLV	1	25-400	25-400	25-400	35-400	50-400	50-400
YJV YJLV ZR-YJV ZR- YJLV	3	25-300	25-300	25-300	35-300	50-185	50-185
YJV22 YJLV22 ZR-YJV22 ZR-YJLV	3	25-300	25-300	25-300	35-300	50-185	50-185
YJV32 YJLV32 ZR-YJV32 ZR-YJLV32	1	25-400	25-400	25-400	35-400	50-400	50-400
YJV32 YJLV32 ZR-YJV32 ZR-YJLV32	3	25-300	25-300	25-300	35-300

表中未列入的產品標準、規格和截面，亦可按用戶要求訂貨。
◆導電線芯直流電阻：

導體標稱截面	導體最大直流電阻 Ω/km
mm2	導體最大直流電阻 Ω/km
	銅	鋁
1.5	12.1	-
2.5	7.41	-
4	4.61	7.41
6	3.08	4.61
10	1.83	3.08
16	1.15	1.91
25	0.727	1.20
35	0.524	0.0868
50	0.387	0.641
70	0.268	0.443
95	0.193	0.320
120	0.153	0.253
150	0.124	0.206
185	0.0991	0.164
240	0.0754	0.125
300	0.0601	0.100
400	0.0474	0.0778
500	0.0366	0.0605

電纜3+1，3+2、4+1、電纜中3、4（主線芯）和1、2（輔線芯）之間的配備。

120主線芯（mm2）	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
輔線芯（mm2）	1.5	2.5	4	6	10	16	16	25	35	50	70	70	95	120

◆電纜截流量：

導體	導體截面	非鎧裝型電纜				鎧裝型電纜
		單芯		3芯		單芯		3芯
		空氣	土壤	空氣	土壤	空氣	土壤	空氣	土壤
銅導體	1.5	30	43	21	25	-	-	-	-
	2.5	40	57	28	33	-	-	28	33
	4	53	74	37	44	-	-	37	43
	6	67	94	46	54	-	-	47	54
	10	93	127	63	73	105	125	63	71
	16	124	165	84	94	136	162	84	92
	25	168	213	109	120	180	210	110	118
	35	207	256	132	144	220	253	134	141
	50	252	304	159	169	265	299	161	167
	70	308	372	195	205	322	366	197	203
	95	384	449	237	245	398	442	239	242
	120	439	512	273	278	465	505	275	274
	150	507	575	310	309	521	567	314	305
	185	591	650	355	347	604	639	354	341
	240	694	757	416	399	706	744	414	392
	300	810	855	473	446	819	842	-	-
	400	937	976	-	-	949	962	-	-
	500	1078	1110	-	-	1094	1094	-	-

鋁導體	10	71	97	48	56	81	96	49	55
	16	121	162	82	92	133	159	82	90
	25	130	165	85	93	140	163	85	92
	35	160	199	102	111	170	196	104	110
	50	195	235	123	131	205	272	124	129
	70	239	289	152	159	250	284	153	158
	95	298	348	184	190	208	343	185	188
	120	340	398	213	216	361	392	214	213
	150	392	445	241	240	404	439	242	237
	185	459	505	277	271	469	497	277	267
	240	539	589	326	312	549	578	325	308
	300	629	664	272	351	636	654	-	-
	400	731	762	-	-	741	751	-	-
	500	845	870	-	-	858	858	-	-

型號說明:

項目	代號	說明
阻燃代號	/ ZR	非阻燃可省略阻燃
絕緣材料	YJ	交聯聚氯乙烯材料
護套材料	V	聚氯乙烯
鎧裝材料	22 32	鋼帶鎧裝細鋼絲鎧裝
耐熱等級	1 90 105	工作溫度為70℃，可省略工作溫度為90℃ 工作溫度為105℃
額定電壓等級	0.6/1KV 26/35KV	額定工作電壓U0/U為0.6/1KV 額定工作電壓U0/U為26/35KV
規格		填寫芯數×導體截面（N×S） N：1 2 3 4 3+1 5 4+1 3+2 S：1.5 2.5 4 6 10……240mm2

型號規格表示:
例1:0.6/1KV銅芯交聯聚乙烯絕緣聚氯乙烯護套、3芯120mm2交聯電力電纜表示為：YJV0.6/1KV 3×120mm
例2：8.7/10KV銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套、3芯70mm2高壓交聯電力電纜表示為：YJV228.7/10KV 3×70
◆交貨長度：電纜一般應不少于100米，允許50米以上的短線交貨、數量不超過交貨總長的10%；如有特殊要求供需雙方可另行協商。
