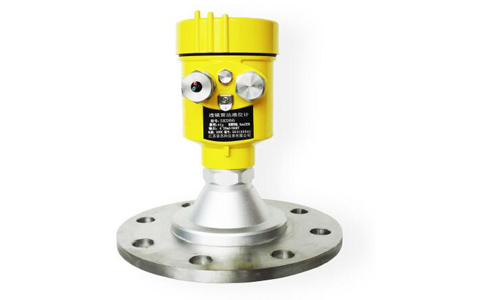

SKD86透鏡雷達液位計簡介
SKD86透鏡雷達液位計輸出4~20mA模擬信號，測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于如：反應釜或固體料倉非常復雜的測量條件。
SKD86透鏡雷達液位計特點
SKD86透鏡雷達液位計采用了高達26GHz的發射頻率，因而具有：
—非接觸雷達，無磨損，無污染，傳播幾乎不受大氣影響；
—波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物；
—天線尺寸小，便于安裝；
—測量盲區更小，對于小罐測量也會取得良好的效果；
—波長更短，對在傾斜的固體表面有更好的反射；
—高頻率，是測量固體和低介電常數介質的首選。
應用
采用了微處理器和獨特的EchoDiscovery回波處理，能夠得到更高的可靠性
高信噪比，即使在波動的情況下也能獲得性能
水蒸氣—不受大氣中水蒸氣影響
溫度—不受溫度變化影響，能夠在極端溫度下工作
壓力—不受壓力變化影響，能夠在真空和極端壓力下工作
粉塵—嚴重粉塵環境不會影響電磁波工作
采用脈沖工作方式，雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
測量原理
透鏡雷達液位計高頻微波脈沖發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
 |
測量的基準面是螺紋底面
或法蘭的密封面。
1．盲區范圍（菜單1.9）
2．量程設定（菜單1.8）
3．高位調整（菜單1.2）
4．低位調整（菜單1.1） |
注：使用透鏡雷達液位計時，務必保證最高料位不能進入測量盲區（圖中1所示區域）。
SKD86透鏡雷達液位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
B法蘭DN80/不銹鋼304
C法蘭DN100/不銹鋼304
D法蘭DN125/不銹鋼304
E法蘭DN150/不銹鋼304
Y特殊定制 |
天線形式/材料 |
B透鏡天線/ PTFE |
密封/過程溫度 |
V Viton/(-40~120)℃
K Kalrez/(-40~250)℃ |
電子單元 |
3 (4~20)mA/(24)V DC/HART兩線制
5 (4~20)mA/(~220V DC/HART兩線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
